Lavastoviglie - Come sostituire la valvola di ingresso

Soluzione

Consulta sempre le informazioni di sicurezza del manuale d’uso del tuo prodotto prima di effettuare qualsiasi operazione di riparazione o manutenzione.https://www.electrolux.com/support/user-manuals/

ATTENZIONE!RISCHIO DI SCOSSA ELETTRICA

Prima di qualsiasi operazione di riparazione o manutenzione, spegnere l’apparecchio e scollegare la spina di alimentazione dalla presa.

ATTENZIONE!RISCHIO DI LESIONI

Presta sempre attenzione quando sposti gli elettrodomestici. Per gli elettrodomestici pesanti è più sicuro che siano due persone a spostarli. Usa sempre guanti di sicurezza e calzature di sicurezza. Indossa i guanti di sicurezza in ogni momento per proteggerti da tagli dovuti a spigoli vivi.

ATTENZIONE! RISCHIO DI LESIONI AGLI OCCHI

Indossa occhiali di sicurezza se esegui lavori di manutenzione o riparazione che coinvolgono molle.

ATTENZIONE! PERICOLO DI SOFFOCAMENTO

Piccole parti, non adatto a bambini di età inferiore ai 3 anni. Tenere tutte le piccole parti e l’imballaggio fuori dalla portata dei bambini.

Solo gli adulti devono utilizzare o installare il prodotto.

Prima di qualsiasi operazione di riparazione o manutenzione, chiudere l’alimentazione dell’acqua all’apparecchio.

Assicurati di utilizzare il prodotto solo per l’uso previsto e verifica che sia un componente compatibile con il prodotto a cui è destinato.

Non utilizzare o installare il prodotto se è danneggiato.

Tieni presente che l’autoriparazione o le riparazioni effettuate da personale non qualificato possono avere conseguenze sulla sicurezza se non eseguite correttamente e potrebbero invalidare la garanzia. È fondamentale possedere le competenze necessarie.

COME SOSTITUIRE LA VALVOLA DI INGRESSO

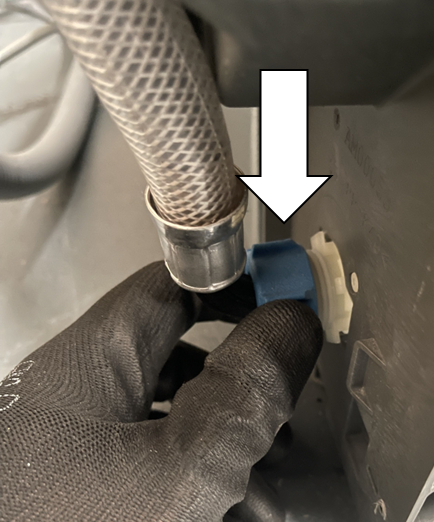

1. Chiudi l’acqua e svita il tubo di ingresso per rimuoverlo dalla valvola di ingresso.

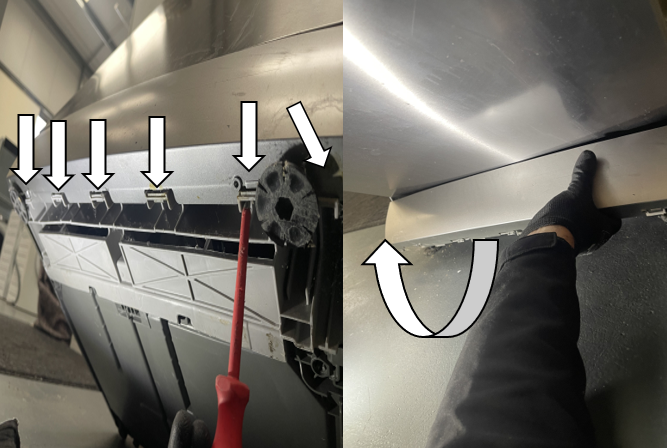

2. Inclina con cautela la lavastoviglie all’indietro (facendoti aiutare da una seconda persona), premi le linguette delle clip di fissaggio dello zoccolo, quindi sgancia e tira in avanti lo zoccolo per rimuoverlo.

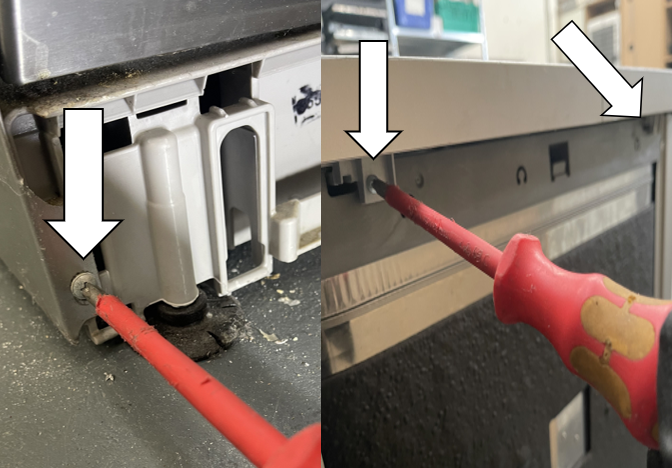

3. Svitare la vite PH2 sul lato anteriore del pannello laterale. Svitare le due viti PH2 del pannello superiore sul retro del coperchio.

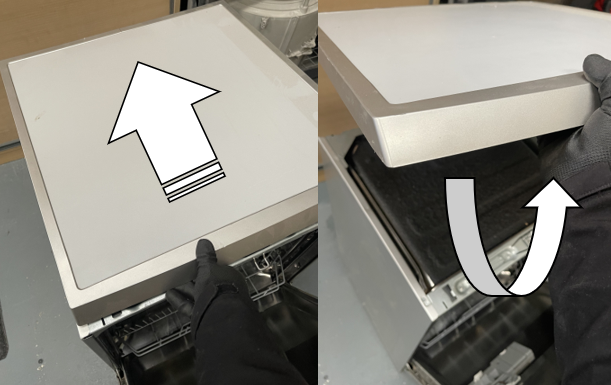

4. Fai scorrere il pannello superiore all’indietro e solleva il coperchio per sganciarlo.

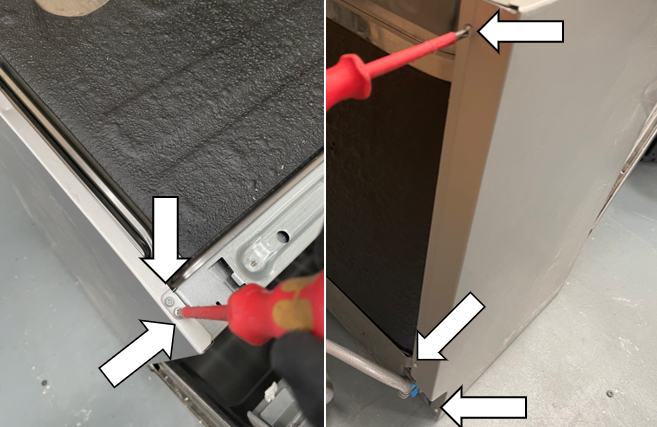

5. Svitare le due viti PH2 sulla parte superiore del pannello laterale. Svitare le tre viti PH2 sul retro del pannello laterale

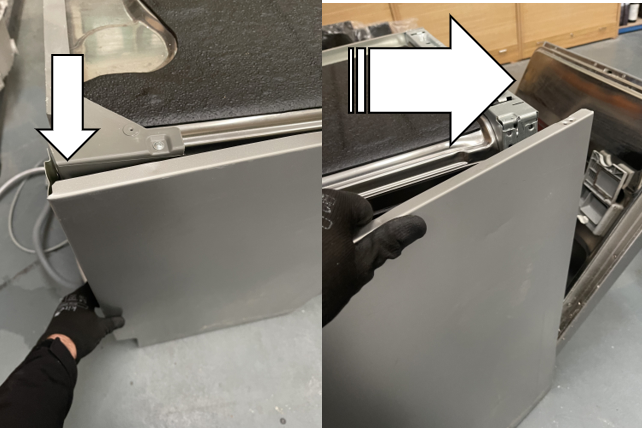

6. Sposta il pannello laterale verso sinistra e poi fallo scorrere in avanti per rimuoverlo.

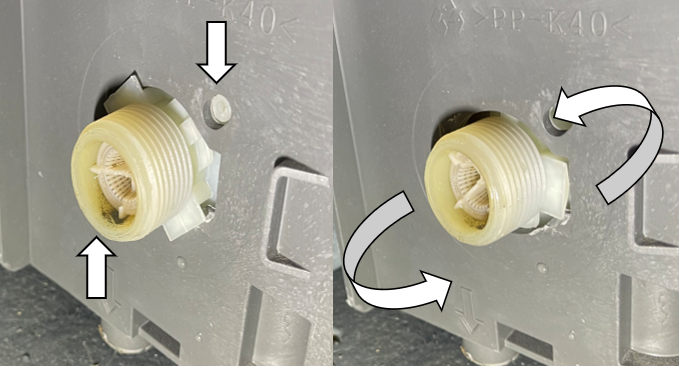

7. Inclina la valvola per sganciare le due clip di fissaggio, quindi ruota la valvola per staccarla e farla cadere all’interno della lavastoviglie.

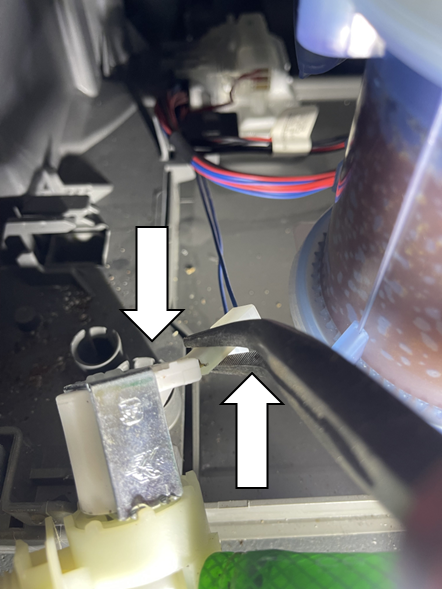

8. Scollegare con attenzione i connettori elettrici dal faston del tubo di ingresso. (Nota: prima di scollegarli, scattare una foto della posizione/ubicazione dei cavi) Fare attenzione a non danneggiare il connettore.

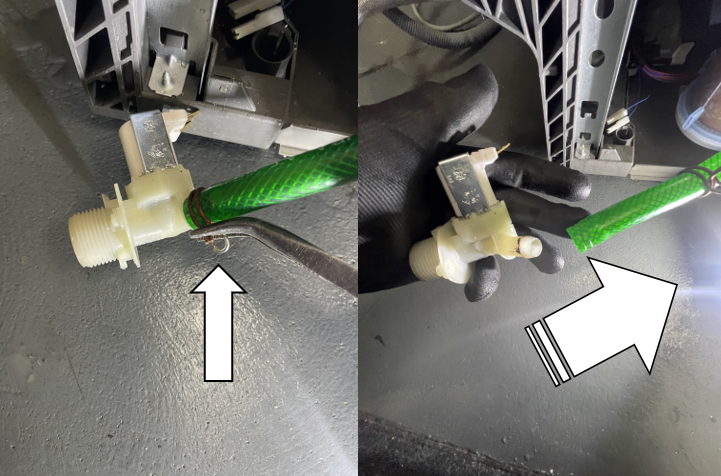

9. Usa una pinza per allentare le fascette stringitubo del tubo di ingresso interno e stacca la valvola di ingresso dal tubo di ingresso interno. Nota: questo tubo potrebbe contenere ancora un po’ d’acqua residua.

10. Durante il montaggio, ripetere i passaggi in ordine inverso.
