Come rimuovere i supporti dei ripiani del forno per la pulizia

Problema

• Come rimuovere i supporti dei ripiani del forno, i ripiani, le griglie e gli accessori interni per la pulizia

Si applica a

• Forni da incasso e cucine da libera installazione

Soluzione

Forni Multifunzione con Vapore:

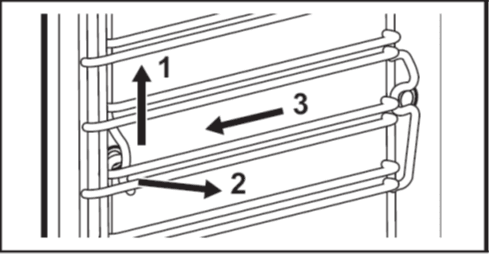

1. Spingere con attenzione i supporti verso l'alto e fuori dal fermo anteriore.

2. Allontanare l'estremità anteriore del supporto del ripiano dalla parete laterale.

3. Estrarre i supporti dal fermo posteriore.

Per installare i supporti dei ripiani rimossi, ripetere i passaggi precedenti nella sequenza opposta.

Cucine Pirolitiche, Catalitiche, Smaltate, Libera installazione

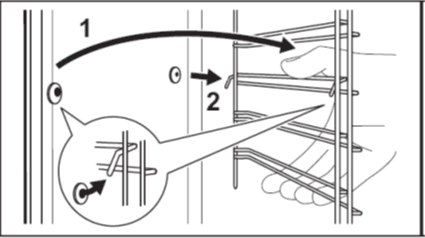

1. Allontanare la parte anteriore del supporto del ripiano dalla parete laterale facendo scorrere le dita sotto le barre nel punto in cui il supporto entra nella parete laterale del forno.

2. Allontanare l'estremità posteriore del supporto del ripiano dalla parete laterale e rimuoverlo.

Per installare i supporti dei ripiani rimossi, ripetere i passaggi precedenti nella sequenza opposta.

Notare che:

• Se i supporti del vostro forno sono smaltati di grigio e fissati con una vite, non è necessario rimuoverli prima dell'attivazione del ciclo piropirometrico.
• Se è necessaria la rimozione, sarà necessario un cacciavite Torx T20. Svitare le viti di fissaggio, quindi rimuovere i supporti.

Installazione delle guide telescopiche:

Forni da incasso:

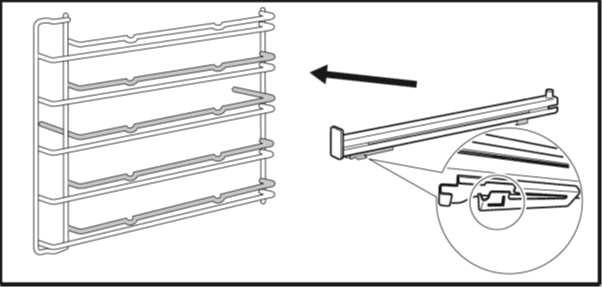

Montare le guide sulla barra di supporto superiore del supporto ripiano. Ogni corridore è contrassegnato (L) per il corridore sinistro, (R) per il corridore destro

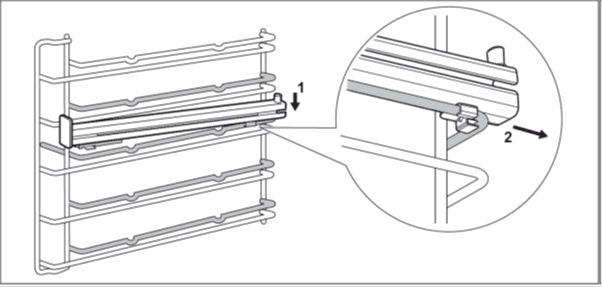

Agganciare la parte posteriore della guida in posizione come mostrato

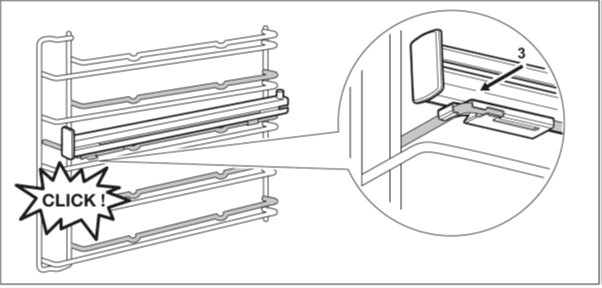

Spingere e far scattare il fermo anteriore in posizione

Rimozione della guida telescopica:

Forni da incasso:

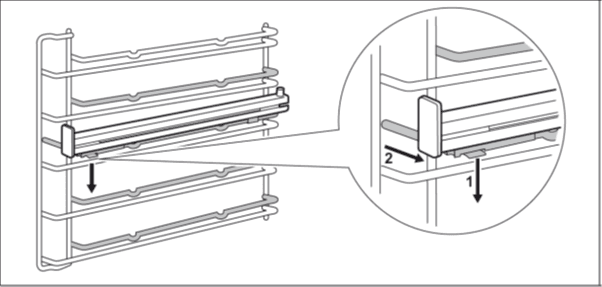

Spingere verso il basso la linguetta di bloccaggio situata nella parte inferiore anteriore di ciascuna guida, quindi allontanare la guida dal supporto del ripiano come spiegato di seguito.
