Asciugatrice - Come sostituire la cinghia di trasmissione (2)

Problema

Come sostituire la cinghia di trasmissione

Si applica a

• Asciugatrici

Soluzione

Fare sempre riferimento alle informazioni sulla sicurezza del manuale d'uso del proprio prodotto prima di qualsiasi operazione di riparazione o manutenzione. https://www.electrolux.com/support/user-manuals/

ATTENZIONE! RISCHIO DI SCOSSE ELETTRICHE

Prima di qualsiasi operazione di riparazione o manutenzione, disattivare l'apparecchio e scollegare la spina dalla presa di corrente.

ATTENZIONE! RISCHIO DI INFORTUNIO

Prestare sempre attenzione quando si spostano gli elettrodomestici. Per gli elettrodomestici pesanti è più sicuro che siano due persone a muoverli. Utilizzare sempre guanti da lavoro e calzature di sicurezza. Indossare guanti da lavoro in ogni momento per proteggersi dai tagli dovuti a bordi affilati.

ATTENZIONE! RISCHIO DI LESIONI OCULARI

Indossare occhiali di protezione se si eseguono lavori di manutenzione o riparazione che coinvolgono molle.

ATTENZIONE! RISCHIO DI SCHIACCIAMENTO

Indossa guanti di sicurezza se esegui lavori di manutenzione o riparazione che coinvolgono cinghie.

ATTENZIONE! PERICOLO DI SOFFOCAMENTO

Parti piccole non adatte a bambini sotto i 3 anni. Tenere tutte le parti piccole e l'imballaggio fuori dalla portata dei bambini.

Solo gli adulti dovrebbero usare o installare il prodotto.

Svuotare sempre l'apparecchio da tutta l'acqua, ad esempio il contenitore dell'acqua dell'asciugatrice. Qualsiasi manutenzione dovrebbe essere eseguita con l'apparecchio in posizione verticale. L'acqua residua potrebbe danneggiare l'elettronica se l'apparecchio viene posizionato su uno dei suoi lati.

Assicurati di utilizzare il prodotto solo per lo scopo designato e verifica che sia una parte compatibile con il prodotto previsto.

Non utilizzare o installare il prodotto se danneggiato.

Si prega di notare che l'autoriparazione o la riparazione non professionale possono avere conseguenze sulla sicurezza se non eseguite correttamente e potrebbero invalidare la garanzia. È essenziale possedere le conoscenze tecniche necessarie.

Rimuovere il piano di lavoro:

1. Rimuovere il serbatoio. Allentare la vite di fissaggio anteriore.

2. Allentare le 2 viti di fissaggio posteriori. Spostare il piano di lavoro verso il retro e rimuoverlo.

3. Copertura del pannello posteriore:

Svitare le tre viti (1) che fissano la protezione del pannello posteriore (in plastica) al centro. Utilizzare un cacciavite per sganciare i ganci che la fissano all'esterno. (2)

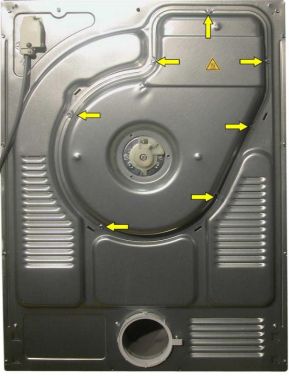

Rimuovere tutte le viti del perimetro che fissano il coperchio del pannello posteriore.

Scollegare i fili dalle morsettiere.

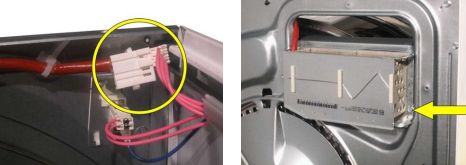

Scollegare il connettore.

Svitare la vite che fissa l'unità di riscaldamento al pannello posteriore e rimuoverla

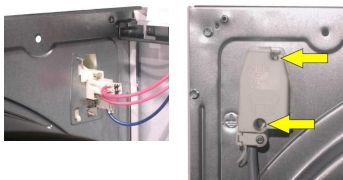

Scollegare il filtro anti-disturbo. Rimuovere le 2 viti di fissaggio.

4. Rimuovere i lati:

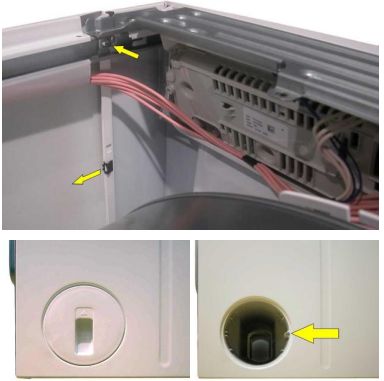

Utilizzare un cacciavite per rimuovere le clip di fissaggio. Rimuovere le viti interne.
Rimuovere i tappi delle bocchette d'aria e svitare la vite di fissaggio. Svitare le viti di fissaggio posteriori. Quindi sollevare leggermente i pannelli verso l'alto e rimuoverli.
Quando si rimonta, assicurarsi che i fori praticati nella base dei pannelli coincidano con i punti di posizionamento nella base.

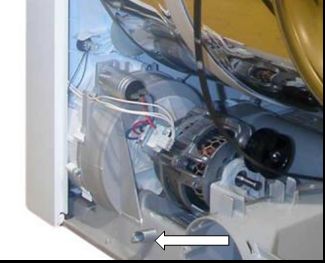

Sgancia la molla di sospensione. Rimuovi la cinghia dalla puleggia

Rimuovi il pannello posteriore:

In models with conductivity sensor, unfasten the screw fixing the rear brush unit.
In models with temperature probes, unfasten the screw fixing the pin guard.

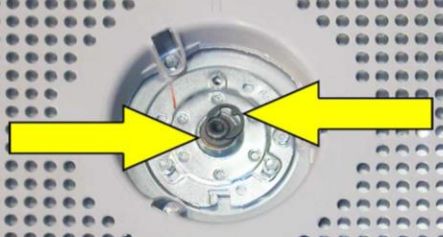

Svitare la vite che fissa il cespuglio al perno del tamburo (solo modelli con sensore di conducibilità).

Scollegare i connettori del filtro anti-disturbo

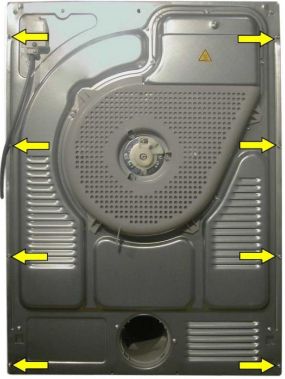

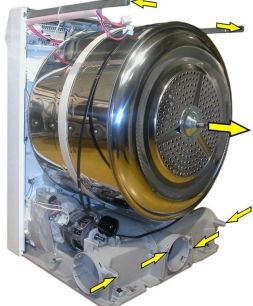

Svitare le 4 viti che fissano il pannello posteriore alla base e le 2 viti che lo fissano alle traverse. Rimuovere il pannello posteriore, facendo attenzione a che il tamburo non cada

Togli la cintura.
